① 無油螺桿空壓機工作原理分析

空氣壓縮機等溫壓縮時最省功，所消耗的電能主要轉化為空氣的壓縮勢能，可按式（1）進行計算：

Pin=mRgT01n（P2 /P0）+P 幅+P 傳動（1）

Pin=ρQRgT01n（P2 /P0）+P 幅+P 傳動（2）

式中：

m—空壓機的空氣質量流量，kg/s；

Rg—氣體常數，空氣為287J /（kg·K）；

T0—吸氣溫度，K；Q—氣體體積流量，m3/s；

P0—吸氣壓力,Pa;P2 —排氣壓力，Pa；

P 幅—空壓機的熱輻射耗功，Pa；

P 傳動—空壓機的傳動耗功，W；

ρ———空氣密度,kg/m3。

由于沒有噴油的冷卻作用，無油螺桿空壓機的工作過程近似為絕熱壓縮過程。有級間冷卻的兩級無油螺桿壓空機，相對省功。含有水套或油套的螺桿主機，工作過程指數略低于等熵絕熱指數，約為1.3。空壓機功耗可按式（3）計算：

式中：

n—過程指數；

Rg ———氣體常故，空氣為 287J /kg·k

T0，T1— 一、二級吸氣溫度，K；

P0 — 一級吸氣壓力，Pa；

P1，P2— 一、二級排氣壓力，Pa；

P 幅—空壓機的熱輻射功耗，W；

P 傳動—空壓機的傳動功耗，W。

無油螺桿空壓機相對于噴油空壓機，更具有余熱回收的潛能。

由于沒有油的冷卻作用，使得壓縮過程更偏離等溫壓縮，而導致大部分的功率轉化成壓縮空氣的壓縮熱，這也是導致無油螺桿空壓機排氣溫度過高的原因。將這一部分熱能回收，用于用戶的工業用水、預熱器和浴室用水等，將會大大降低工程的能源消耗，從而實現低碳和環保。

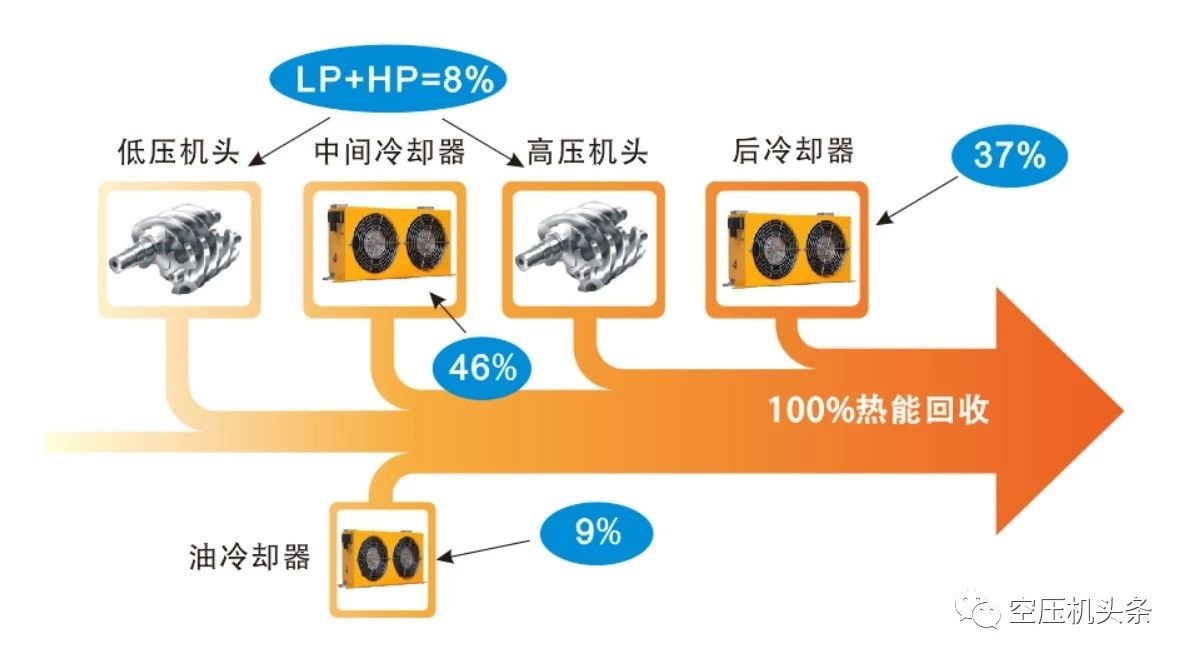

由上圖可以看出，理論上水冷無油螺桿空壓機的產熱可以100%進行回收。

② 無油螺桿空壓機余熱回收

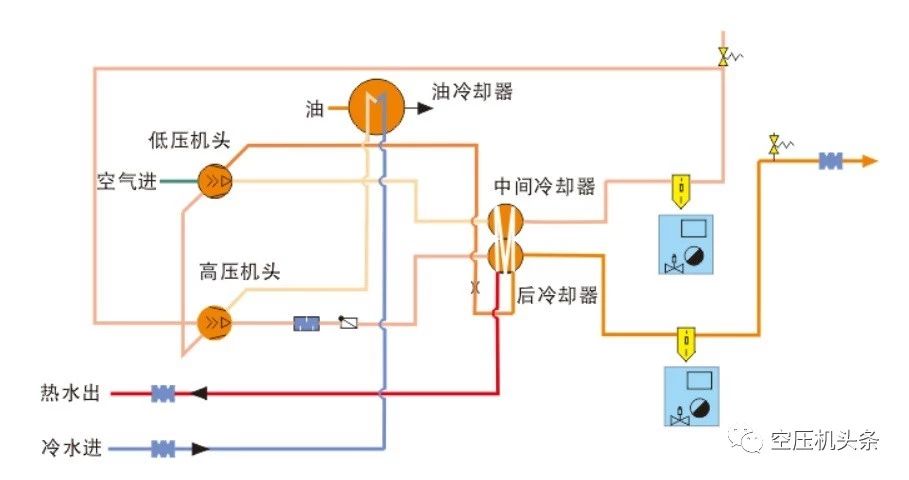

如圖所示，冷水依次經過油冷卻器，高壓壓縮系統，低壓壓縮系統，中間冷卻器以及后冷卻器進行換熱，其中，油冷卻器須加大。
