行業里對管道直徑有各種說法，有時候說公稱直徑，有時候內徑，又有時候是外徑，經常把我們整糊涂。今天小編就詳細的介紹一個各種直徑的說法。


一、DN——管道的公稱直徑


　　公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。關系看下圖：





　　公稱通徑(nominal diameter)，又稱平均外徑(meanoutside diameter)。這是源自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。

　　DN是公稱通徑，或叫公稱直徑，就是各種管子與管路附件的通用口徑。公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。同一公稱直徑的管子與管路附件均能相互連接，具有互換性。它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等。

　　例如：焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。



二、De——管道外徑


　　一般指無縫鋼管、PVC等塑料管道、和其它需要明確壁厚的管材

　　一般采用De標注的，均需要標注成外徑X壁厚的形式。

　　拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

　　DN20 De25x2.5mm

　　DN25 De32x3mm

　　DN32 De40x4mm

　　DN40 De50x4mm


　　我們一般用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。

　　另外據在現場的實踐經驗：

　　a、兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。

　　b、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。
　　ps：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

　　Φ還能表示管材的外徑，但是此時應該在其后面乘以壁厚。



三、Φ——普通圓的直徑

　　Φ還能表示管材的外徑，但是此時應該在其后面乘以壁厚。如：Φ25×3，表示外徑為25mm，壁厚為3mm的管材。

　　對無縫鋼管或者有色金屬管道，應標注“外徑×壁厚”。如：Φ107×4，其中Φ可省略。

　　中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管，表示方法為管外徑×壁厚。如：Φ60.5×3.8

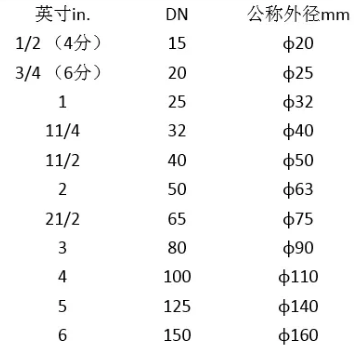

　　各管材公稱直徑和外徑對照表


DN 、De、Dg、Φ 的區別

　　DN Nominal diameter

　　De external diameter

　　Dg diameter gong,Dg 是國產貨，現在都不用了。

　　DN 、De 、Φ的關系：

　　De 量的是管道外壁的直徑

　　DN 是 De 減一半管壁的厚度得的數

　　Φ表示普通圓的直徑

　　管徑應以 mm 為單位，管徑的表達方式應符合下列規定：

　　水煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管等管材，管徑宜以公稱直 徑DN表示；

　　無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚Φ表示；

　　鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材， 管徑宜以內徑 d 表示；

　　塑料管材，管徑宜按產品標準的方法表示；

　　當設計均用公稱直徑 DN 表示管徑時，應有公稱直徑 DN 與相應產品規格對照表。

　　建筑排水用硬聚氯乙烯管材規格用 de(公稱外徑)×e(公稱壁厚)表示(GB 5836.1-92)，給水用聚丙烯(PP)管材規格用 de×e 表示(公稱外徑×壁厚) 塑料管在工程圖上的標示。

　　公制標示 ( metric dimension size )

　　以DN表示 一般稱為“公稱尺寸”，它不是管外徑、也不是管內徑。是外徑與內徑的平均值，我們稱平均內徑。

　　例如：外徑 63mm 的塑料管之公制標示 ( mm dimension size ) DN50

　　ISO 公制標示 ( ISO metric dimension size )

　　以 Da 表示 PVC 管，ABS 管之管外徑

　　以 De 表示 PP 管，PE 管之管外徑

　　例如：外徑 63mm 的塑料管之公制標示 ( mm dimension size )

　　Da63 對 PVC 管，ABS 管而言。

　　總結：De、DN、d、ф的各自表示范圍：

　　De-- PPR、PE管、聚丙烯管 外徑

　　DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

　　d -- 混凝土管公稱直徑

　　ф-- 無縫鋼管或者有色金屬管道應標注“外徑×壁厚”
