一、系統說明

       變頻空壓機與工頻空壓機聯動控制, 應用于一臺變頻帶機與多臺工頻空壓機組成一個供氣網絡，給同一個氣罐供氣的場所。

變頻空壓機作為主機, 控制網絡中空壓機工作，網絡中最多允許16 臺空壓機聯控運行，1號機設為主機，其余空壓機設為從機，主機中設定聯機控制加載壓力、卸載壓力、聯機臺數、聯機控制延時時間、及主機的變頻工作壓力。

主機啟動后，自動進入聯動控制模式。比較供氣壓力與設定聯機控制壓力，調節主機運行頻率或選取網絡中空壓機發送控制命令，控制網絡中空壓機的啟動、停機、自動穩定供氣壓力、平衡網絡中各從機運行時間。變頻空壓機與工頻空壓機聯動運行, 能避免網絡中空壓機的頻繁啟停，損壞設備及減少對電網沖擊，達到節能效果。

二、主要特點

       變頻空壓機作為主機，啟動網絡，用戶只需開啟變頻機。
聯控過程中，壓力不夠時，變頻主機優先起動，其余從機按運行時間優先級起動（累計運行時間短的空壓機優先起動）
當主機壓力在聯控壓力上下限之間時，主機根據壓力與變頻工作壓力比較，調節運行頻率，維持壓力穩定。
當壓力高于主機變頻工作壓力時，主機首先降低頻率運行，若壓力還上升，達到聯動壓力上限時，主機控制網絡中從機卸載或停機，主機按最低頻率運行，不會停機。
當網絡中所有從機都卸載或停機運行時，主機處于變頻運行狀態，壓力達到主機供氣卸載壓力，主機卸載運行，只有當主機卸載運行時間達到空車過久停機時間時，主機才會空久停機。主機空久停機后，當壓力低于聯動壓力下限時，主機優先起動。

三、系統設置

1、主機設置： 在設備已停止狀態下, 進入用戶參數。找到通信方式選項, 設置為：聯動。通信編碼設為：0001 ，聯動狀態設為：主機，聯動機數、聯動壓力下限、聯動壓力上限、聯動延時時間 根據用戶實際情況設定。注意（聯動壓力下限與聯動壓力上限值應在單機的供氣加載壓力與單機的供氣卸載壓力值之間）變頻工作壓力選項在用戶參數 → 壓力、溫度預置 內設定，變頻工作壓力值應設置在聯動壓力上限值及聯動壓力下限值范圍內。（具體關系見下圖）

2、從機設置：在設備已停止狀態下,進入用戶參數。找到通信方式選項,設置為：聯動。通信編碼設為：0002-0016(從機地址從0002-0016順序編號,同一網絡不允許有相同地址) ,聯動狀態設為：從機、從機的供氣加載壓力與供氣卸載壓力值，和主機的供氣加載壓力與供氣卸載壓力設為一致 。

四、網絡連接

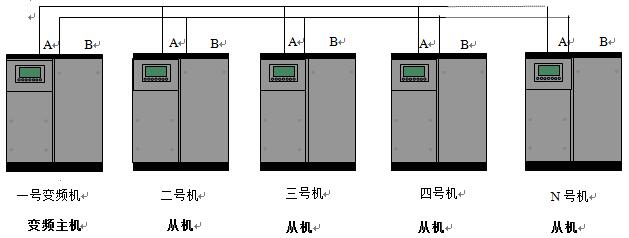

       聯動控制網絡需采用屏蔽效果好的通信線將網絡中空壓機控制器的通信端口A、B并聯起來，布線過程中宜盡量避免強電干擾,信號線與電源線分走不同管道。網絡結構示意圖如下圖所示：





五、運行聯動控制

       用戶確認設定好網絡中各空壓機的聯動控制參數，連接好通信線后，起動主機，系統自動進入聯動控制狀態。主機將根據用戶設定的變頻工作壓力以及聯動參數，自動調節工作頻率,以及發送控制命令，控制網絡中從機啟停、加卸載、輪休等。停止聯動控制時用戶按下主機停機按鈕，停止聯動控制。網絡停止后，從機停機需人工按停機按鈕停機。
